動作確認ユーティリティ(Windowsのみ)

全入出力の確認ができます。
ユーティリティを起動後、以下の手順で入出力確認ができます。

  1. ユニットのオープン
    [ユニット]メニューの[オープン]をクリックしてください。

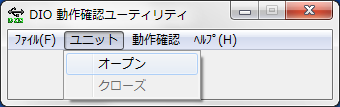

    オープンメニュー
    表示された画面にてユニットID及び型名を選択してユニットのオープンをおこなってください。

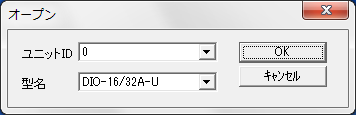

    オープンダイアログ

  2. 入力の確認
    [動作確認]メニューの[入力]をクリックしてください。

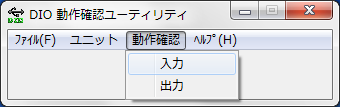

    デジタル入力メニュー
    入力番号の一覧が表示されており、該当の入力がONの場合は緑、OFFの場合は灰色で表示されます。
    (入力の状態を100msec毎に監視しています)

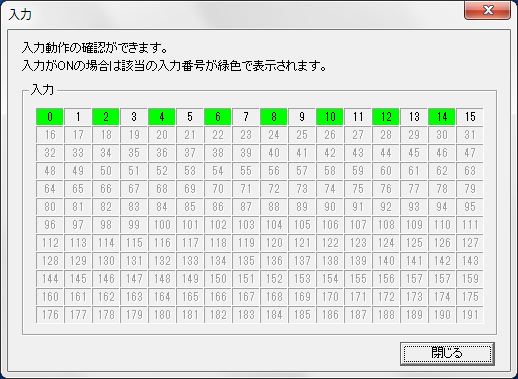

    デジタル入力ダイアログ

  3. 出力の確認
    [動作確認]メニューの[出力]をクリックしてください。
    デジタル出力メニュー
    出力番号の一覧が表示されていますので、出力ON/OFFを切り替えたい出力番号をクリックしてください。ONの時には緑、OFFの時は灰色で表示されます。
    (出力画面を閉じた際に全出力OFFになります)

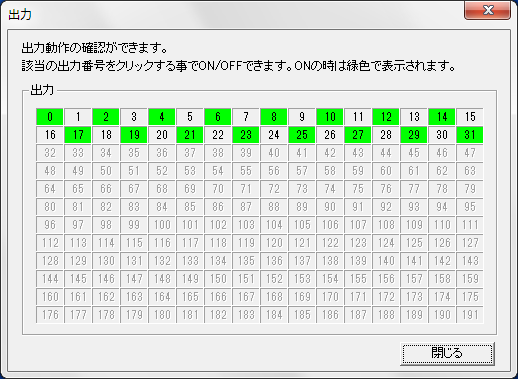

    デジタル出力ダイアログ

  4. ユニットのクローズ
    [ユニット]メニューの[クローズ]をクリックしてください。

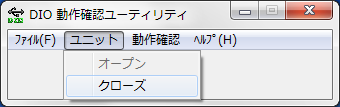

    クローズメニュー

続けて他のユニットを確認したい場合は、1から実行してください。
(ユーティリティ終了時にクローズ処理をおこなうようにしていますので、クローズを実行せずにユーティリティを終了させても問題ありません)
