動作確認ユーティリティ > モーター制御 >

基本動作

各軸のモーター動作の確認ができます。

ユニットのオープン

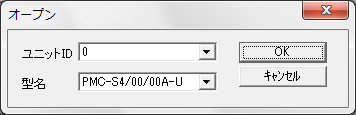

オープンダイアログ

  1. メニューの[ユニット]-[オープン]をクリックしてください
  2. 表示された画面にてユニットID及び型名を選択して[OK]をクリックしてください

各軸の動作

動作開始

  1. 動作させる軸のチェックボックスをクリックし、チェックされた状態にしてください
  2. 動作させる軸の動作モード及び起動モードを選択してください
  3. 動作開始ボタンをクリックしてください

各軸の停止

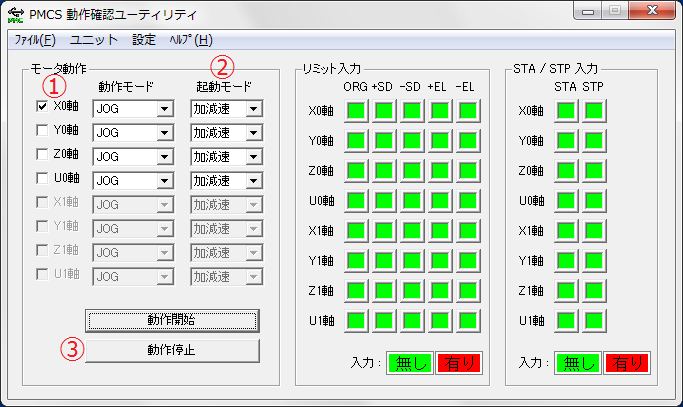

動作停止

  1. 停止させる軸のチェックボックスをクリックし、チェックされた状態にしてください
  2. 起動モードが[加減速]を選択している場合は減速停止、[一定速]を選択している場合は即停止となります
  3. 動作停止ボタンをクリックしてください

各センサ表示

100msecごとに各センサを監視しています。
入力が無い場合は緑、入力がある場合は赤で表示されます。
