動作確認ユーティリティ(Windowsのみ)

全入出力の確認ができます。
ユーティリティを起動後、以下の手順で入出力確認ができます。

  1. ボードのオープン
    [ボード]メニューの[オープン]をクリックしてください。

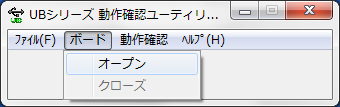

    オープンメニュー
    表示された画面にてボード識別スイッチ及び型名を選択してボードのオープンをおこなってください。

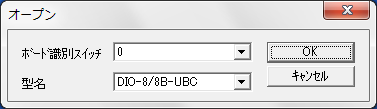

    オープンダイアログ

  2. デジタル入力の確認
    [動作確認]メニューの[デジタル入力]をクリックしてください。

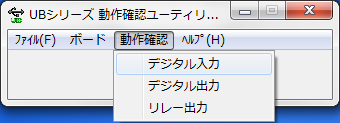

    デジタル入力メニュー
    入力番号の一覧が表示されており、該当の入力がONの場合は緑、OFFの場合は灰色で表示されます。
    (入力の状態を100msec間隔で監視しています)

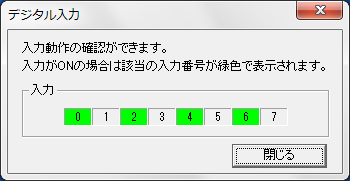

    デジタル入力ダイアログ

  3. デジタル出力の確認
    [動作確認]メニューの[デジタル出力]をクリックしてください。

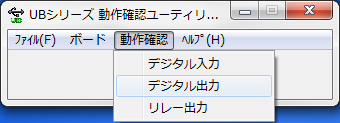

    デジタル出力メニュー
    出力番号の一覧が表示されていますので、出力ON/OFFを切り替えたい出力番号をクリックしてください。
    ONの時には緑、OFFの時は灰色で表示されます。
    (出力画面を閉じた際に全出力OFFになります)

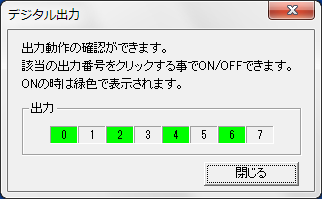

    デジタル出力ダイアログ

  4. リレー出力の確認
    [動作確認]メニューの[リレー出力]をクリックしてください。

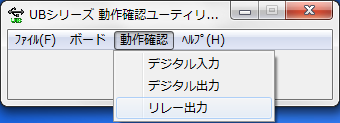

    リレー出力メニュー
    出力番号の一覧が表示されていますので、出力ON/OFFを切り替えたい出力番号をクリックしてください。
    ONの時には緑、OFFの時は灰色で表示されます。
    (出力画面を閉じた際に全出力OFFになります)

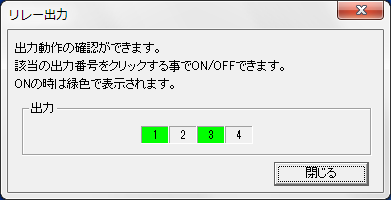

    リレー出力ダイアログ

  5. ボードのクローズ
    [ボード]メニューの[クローズ]をクリックしてください。

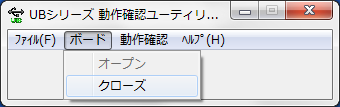

    ボードクローズメニュー

続けて他のボードを確認したい場合は、1から実行してください。
(ユーティリティ終了時にクローズ処理をおこなうようにしていますので、クローズを実行せずにユーティリティを終了させても問題ありません)
