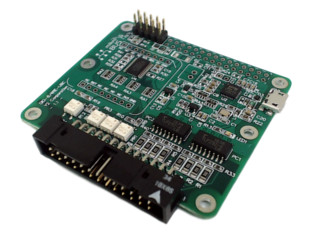

USB-I2C変換ボード（絶縁デジタル入出力付） DIO-8/4RE-UBC
絶縁デジタル入出力（入力8点・出力4点）付きのUSB-I2C変換ボードです。
パソコンのUSBを使用して、デジタル入出力やI2Cデバイスの制御がおこなえます。
USBは、High-speedモード（480Mbps）に対応しています。
フォトリレーの型番変更について
フォトリレーが TLP172A → TLP172AM（TLP172Aの後継品）に変更になっています。
（フォトリレーのパッケージの色が 白 → 黒 に変更になっています）
製品仕様への影響はありません。
詳細については、データシートまたは I2C-Rシリーズのフォトリレーの変更について を参照してください。
特徴
- パソコンのUSBを使用して、I2Cデバイスの制御がおこなえます。
- 絶縁デジタル入力8点・絶縁デジタル出力4点と拡張コネクタ（I2C接続）を搭載しています。
- デジタル入出力は内部回路と絶縁されており、外部回路に異常があっても内部回路やパソコンは保護されます。
- デジタル入力はフォトカプラ入力です。
- 制御システムで一般的に使用されるDC5V～DC24Vに対応しています。
- 耐ノイズ性が高く、高信頼性です。
- デジタル出力はフォトリレー出力です。
- 高電圧・高電流のオンオフ制御ができます。
- 使用電圧：最大48V
- 出力電流：最大400mA（Ta=25℃）、最大250mA（Ta=60℃）
- メカニカルリレーと比較して長寿命・静音・高速動作です。
- 「弊社製のI2C拡張ボード」をスタックして入出力を拡張することができます。
I2C接続の為、その他の様々なボード等も接続して使用する事ができます。
I2Cバス電圧は3.3Vです。 - USBバスパワーで動作しますので、電源供給は不要です。
- USBは、High-speedモード（480Mbps）に対応しています。
- Windows・Linux・Mac に対応しています。ラズベリーパイでも使用できます。
- RoHS2指令（10物質）に対応しています。
- 4層基板です。
付属品
- なし
使用するには「マイクロUSBケーブル」が必要です。
（付属していませんので別途用意をお願いいたします）
ドキュメント
回路図（抜粋）
接続例
データシート
FT4222H（USB-I2Cブリッジ）
PCA9535C（IOエクスパンダ）
TLP292-4LGB（フォトカプラ）
TLP172A（フォトリレー）
TLP172AM（フォトリレー）
XG4C-2634（コネクタ）
参考資料
FT4222H
ライブラリ（LibFT4222）ユーザーガイド
外形寸法図
その他の仕様
| 項目 | 仕様 |
|---|---|
| 電源 | DC5V（USBバス電源を使用） 150mA以下（最大） 100mA以下（全入出力オフ時） |
| 使用条件（温度） | 周囲温度0～50℃ |
| 使用条件（湿度） | 湿度10%～90%（結露なし） |
注意事項
使用方法
- .NET（Windows, Linux, Mac）での使用方法
- Python（Windows, Linux, Mac）での使用方法
- C言語（Linux）での使用方法
- .NET Framework（Windows）での使用方法
使用例
.NET（C#）
- アナログ入力32点を増設する → AIO-32/0RA-IRCの使用例へ
- 絶縁デジタル出力16点を増設する → DIO-0/16RC-IRCの使用例へ
- 絶縁デジタル入力8点・絶縁デジタル出力4点を増設する → DIO-8/4RD-IRCの使用例へ
- DCモーターを制御する
- OLEDディスプレイを制御する
Python
- アナログ入力32点を増設する → AIO-32/0RA-IRCの使用例へ
